Projet infrastructure réseau

Pour ma deuxième année, j’ai eu l’opportunité d’intégrer un projet réseau inédit ouvert par Sopra Steria. Encadré par trois administrateurs système et réseau, l’objectif de cette mission était de concevoir et de déployer une infrastructure réseau complète en partant de zéro.

Configuration et Interconnexion du Cœur de Réseau

Ici, nous allons aborder l’installation des switch cœur de réseau ainsi que leur interconnexion. Nous verrons comment nous avons paramétré ces équipements afin qu’ils soient pleinement fonctionnels au sein de l’infrastructure.

Schéma Réseau

Afin de structurer le réseau dans l’espace et de visualiser les connexions, la réalisation d’un schéma m’a paru être une étape indispensable.
Sur ce schéma, je décris précisément :
Les noms des switchs,
La mise en stack (empilage),
Les VLAN connectés,
L’affectation des ports.

Plan adressage Ip

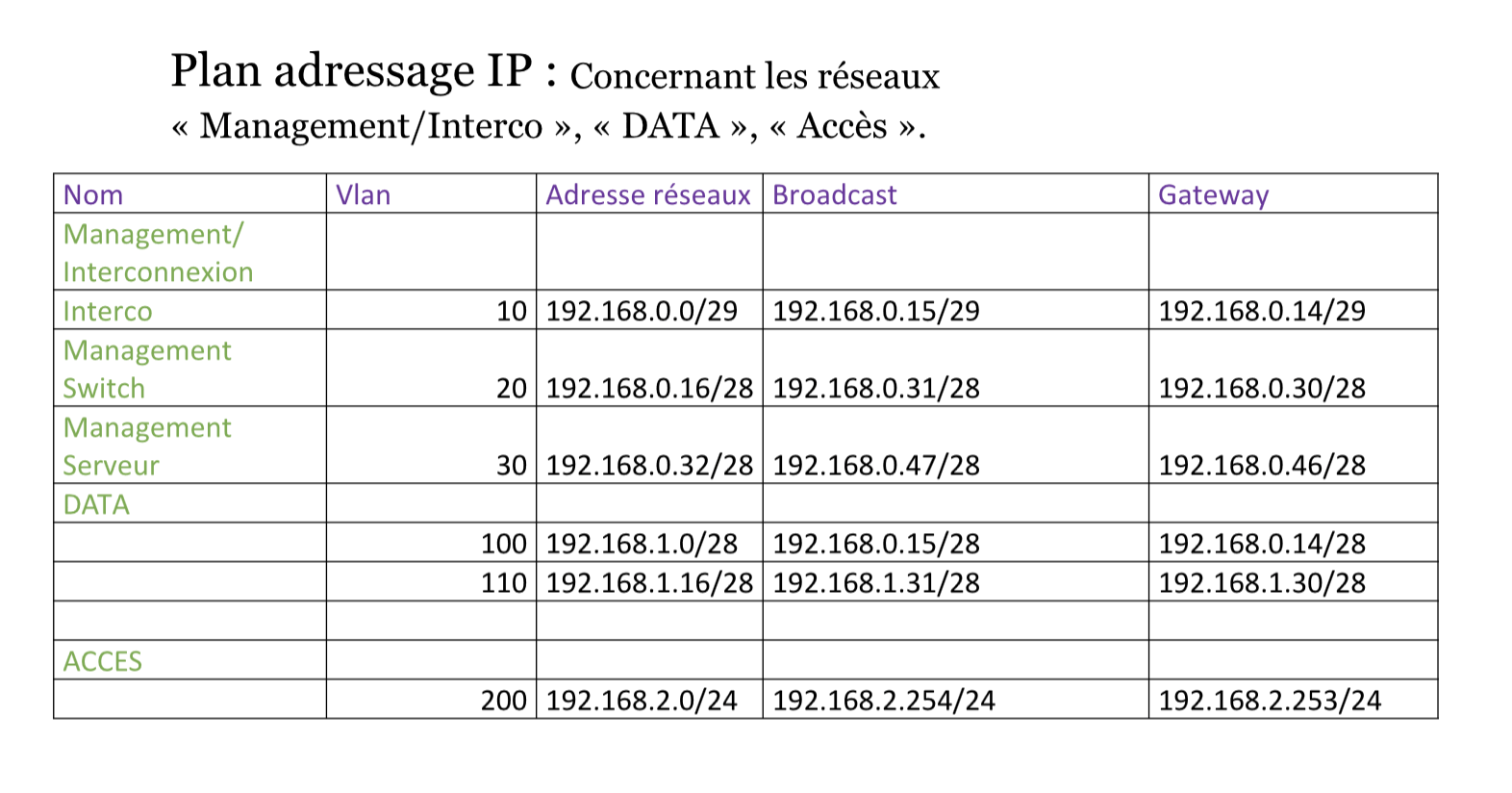

Une fois cela fait, j’ai pu établir un plan d’adressage IP afin d’avoir un visuel clair sur : les adresses IP choisies, les VLAN utilisés, leurs passerelles respectives.

La configurations des switchs peut maintenant etre faite, ou nous allons crée est configuré les VLAN, ansi que les assignés à des ports afin de faire la connexion entre eux.

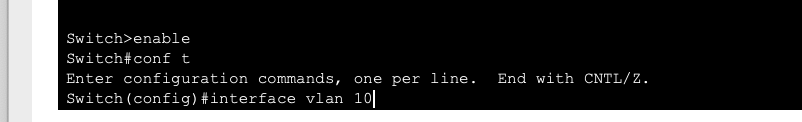

Au démarrage du switch sur switch>, tapez enable pour entrer en mode de configuration.

Dès que l’invite affiche Switch#, tapez la commande conf t pour accéder au mode de configuration globale.

Pour configurer l’interface VLAN correspondante, entrez simplement la commande : interface Vlan 10.

Il faut maintenant attribuer une adresse IP à l’interface VLAN. En suivant le plan d’adressage établi précédemment, nous savons quelle adresse IP utiliser.

Ajout des Vlans aux ports de connexions

Les Vlan sont crée, je l’ai ai donc assigné aux ports que je souhaitais.

Le VLAN est désormais créé. Il faut maintenant répéter cette opération pour tous les autres VLANs afin d’associer à chacun ses ports respectifs, en respectant impérativement le plan d’adressage IP.

Procédure complète.
Procédure configuration VLANTélécharger
